小さいけどストレージ容量は多くできる一体型PC
大きすぎず小さくもない省スペースな一体型PCのSLPCに最後の仕上げを兼ねてストレージの増設を行った。

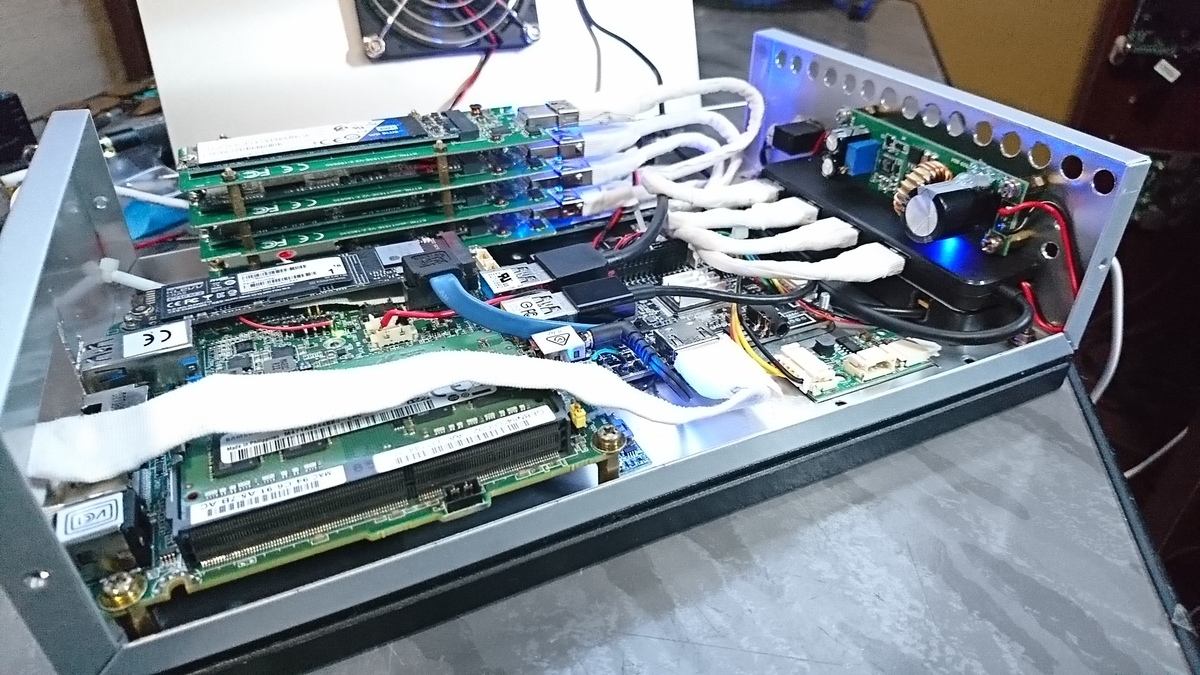

完成後の内部
前回本機の製作では右側USBポートが仮設状態だったが、今回正式な4ポートHUBを加工して内蔵している。
USB2.0ポート
加工したUSB2.0 HUB
HUBは4ポート目のコネクタを撤去し本機の簡易キーボードの配線を接続している。またマザーボードからの信号ケーブルも細い物に交換して取り回しを改善している。

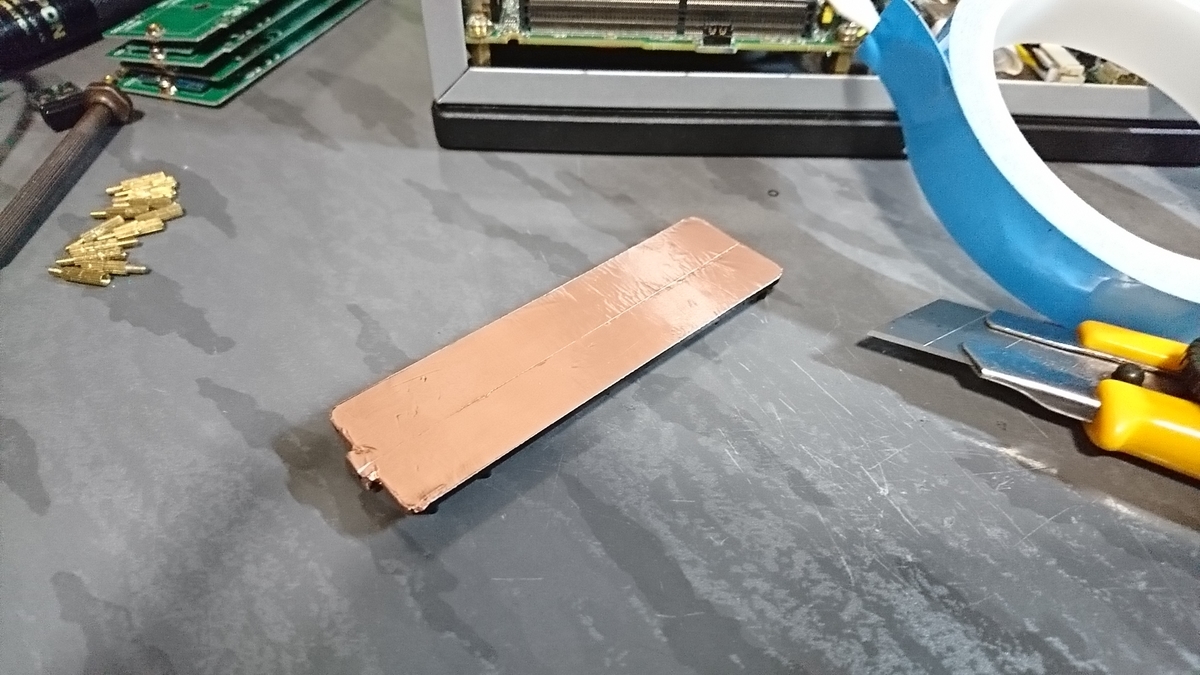

HUBの裏蓋
HUBの筐体には一部銅箔によるシールド処理をした。これは背中合わせに内蔵するUSB3.0 HUBの信号ノイズの影響で、USB2.0ポートに接続したデバイスの誤動作を軽減させる目的がある。
内部USB3.0 HUB
USB3.0 HUBと電源
USB3.0 HUBは増設ストレージ専用になる。マザーボードからのバスパワーでは複数のストレージは駆動できないので、マザーからではなく外部から5Vを供給すべくDC-DCコンバータを直に接続した。
マザーボードからのバスパワーは接続していない。これはDC-DCコンバータからマザーボードへ5Vをリバースさせない対策である。

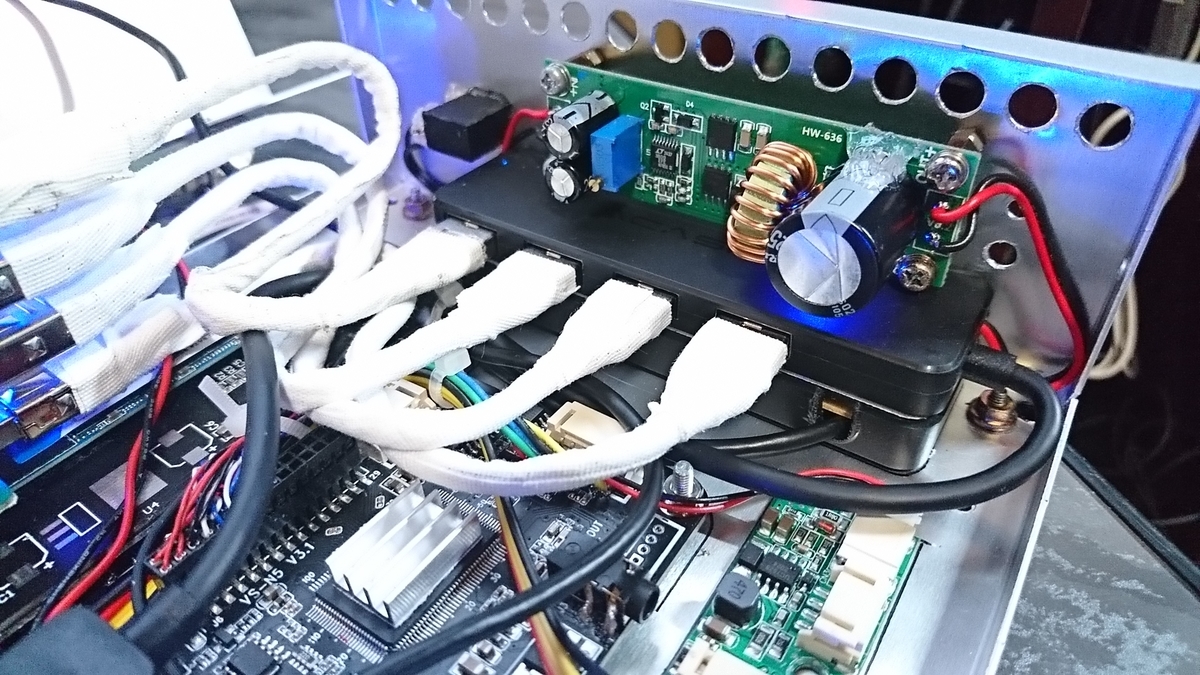

USBポート周辺と電源
下段に外部USBポート用のUSB2.0 HUB、真ん中に内蔵ストレージ用USB3.0 HUB、その上にはバスパワー用DC-DCコンバータを設置している。
内蔵ストレージ用のHUBには4本の延長ケーブルを接続している。この延長ケーブルは外装被覆を撤去して布製テープで被覆し狭い筐体内での配線の取り回しを改善している。
MOS FET SW

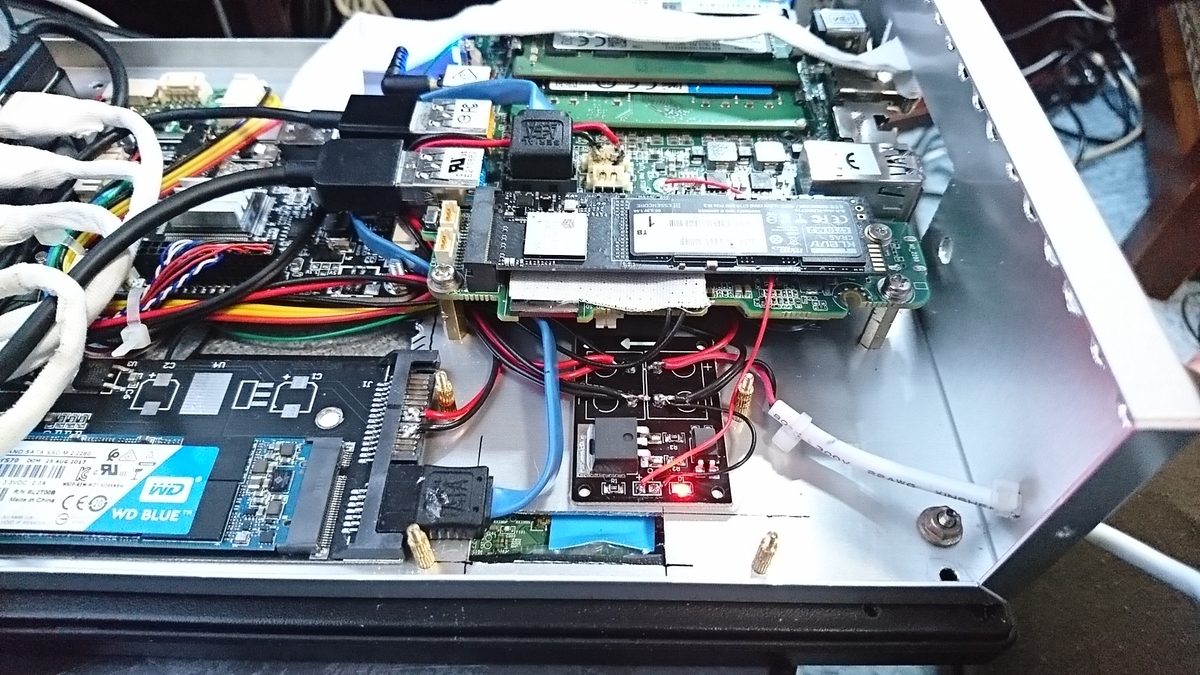

新規追加したスイッチ基板(中央下)
USB用に電源を追加したので制御用にスイッチ基板を新設した。マザーボードの5Vをトリガーにして外部の19Vを液晶制御部とUSB用のDC-DCコンバータに供給する。
増設ストレージ

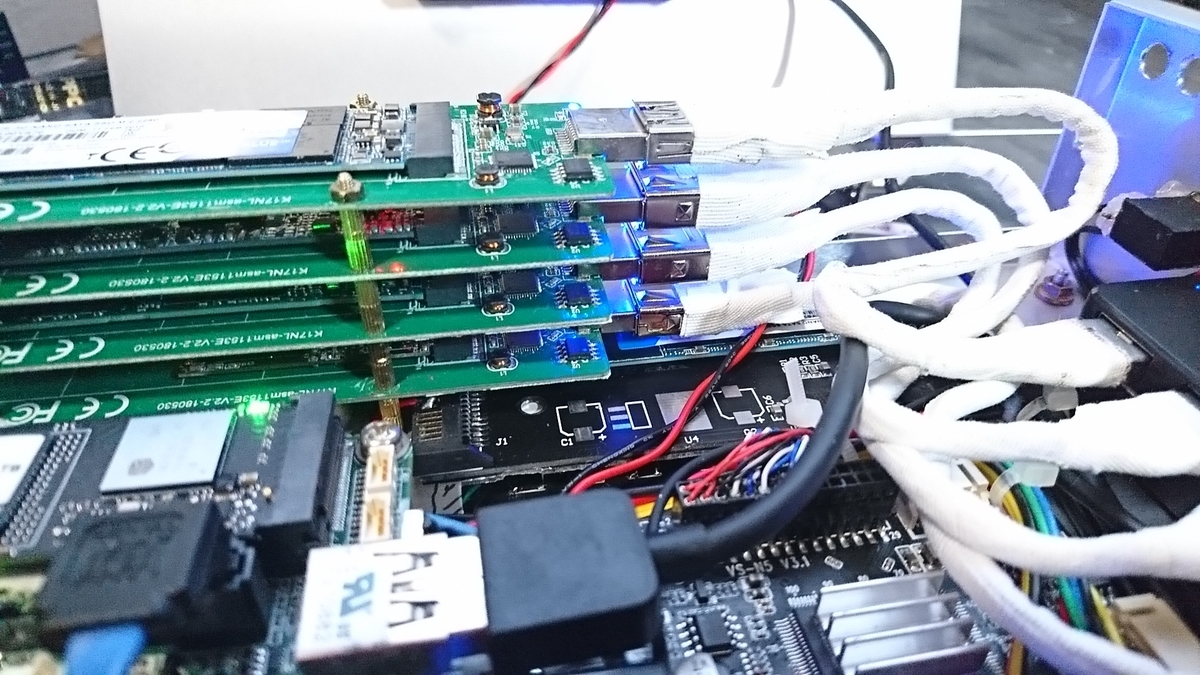

USB3.0 M.2 NGFF変換基板4段重ね
内部用4ポートHUBを内蔵するにあたり増設ストレージの最大数の4基内蔵した。
これで金さえあれば20TB超のSSDを内蔵できる。現実的には安くなってきた1TB NGFF SSDを4基＋マザーボード側2TBで6TB程度が妥当か。
増設ストレージの通電の様子
増設ストレージのアクセス速度は読み出し460MB/s、書き込み400MB/s程度で信号の途絶や不具合は無く安定している。
これでちょっとしたSSD NASにも匹敵するストレージ容量を内蔵できる一体型PCが完成した。
世代はちょっと古いが動作には不満もないので余は満足じゃ(笑)
そろそろ我が家のPC増改築もマンネリ化してきたのでこの辺で一旦終わりにしようか。
