FAN制御回路追加
製作中の2PC NASこと「2UNAS」に吸気FAN用制御回路とFAN回転制御用DC-DCコンバータを設置しました。

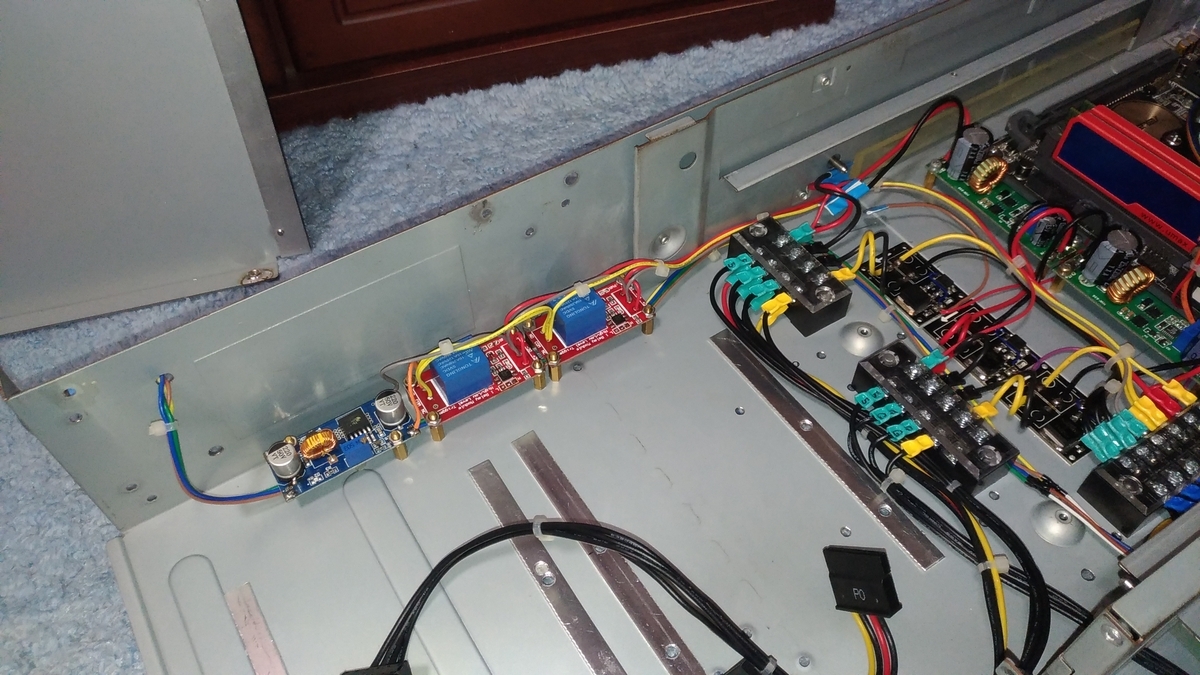

配置は左側縁

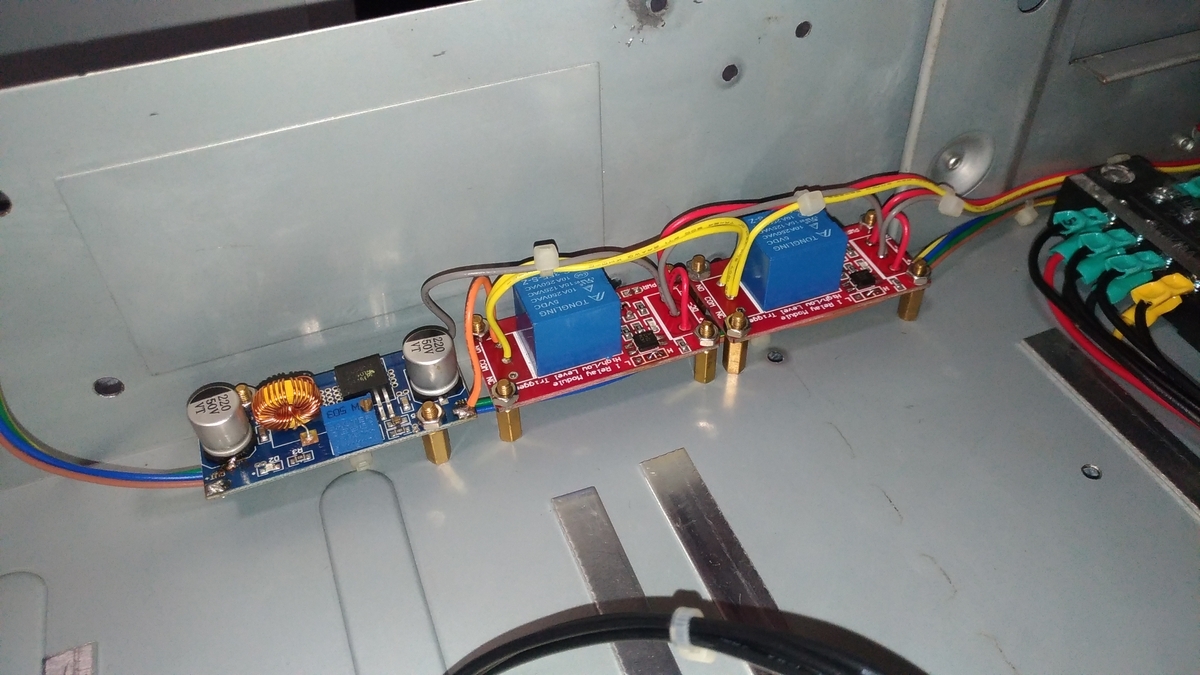

フロント吸気FAN5基分の駆動を制御するため、死蔵していたリレーユニットを採用。
ストレージ用電源がONになったタイミングで5Vをリレーユニットに送り、ONしたリレーからDC-DCコンバータへFAN電源の12Vを供給します。
FANの電源は12Vを降圧
NAS側、WEBサーバー側どちらのマザーボードが起動してもリレーユニットが動作するように2個のユニットを並列に接続して対応しています。
FANの騒音を減らすためDC-DCコンバータでFANへの電圧を可変にして調節可能にしています。
吸気FANは5Vの製品を採用予定ですが、12Vの製品にも対応できるように電源自体は12Vを引き込んでいます。
故障
本機NAS側5V制御用のFET SWが故障したので交換の為取り外しています。
他の部材を購入するタイミングでFET SWも一緒に購入する予定です。
残りはフロント吸気FAN取り付けと、筐体のプチ補強、筐体後部パネルの作り直し、各マザーボードにSATAポートが6ポートになるよう増設してHDDへ接続できるようにします。
