更新：2025年09月15日 不具合はグラボ。本機の構成変更予定
Mini-ITXマザー専用PCに組み換え
前回動作の可笑しい中華製Micro-ATXマザーボードを交換する計画を立てましたが、今回は実際にMicro-ATXからMini-ITXマザーボードに載せ替える為の部品配置のやり直しを行いました。
新しい配置
こぢんまり(笑)
新しい配置では電源を可能な限り筐体端まで移動し、Mini-ITXマザーと平行設置するグラフィックカード(以降グラボ)のスペースを確保します。
グラボはマザーボードのPCIeスロットからライザーケーブルで信号を延長し、マザーボードとは反対に位置するPCIeエッジコネクタへ接続します。
写真のマザーボードは仮のものですが、今月末にH310チップセットのMini-ITXマザーボードと250mmのPCIeライザーケーブルを購入予定です。
これで主要部品が筐体に対して平行に設置でき、排熱方向を上側に統一できます。
(CPUクーラーとグラボのFANはアッパーフロー式に改造済み)
要らないデバイスを撤去
あとは今回本機を分解した機会にレガシーデバイスであるDVDとFDドライブを廃止して撤去します。
撤去したデバイスの穴を埋める

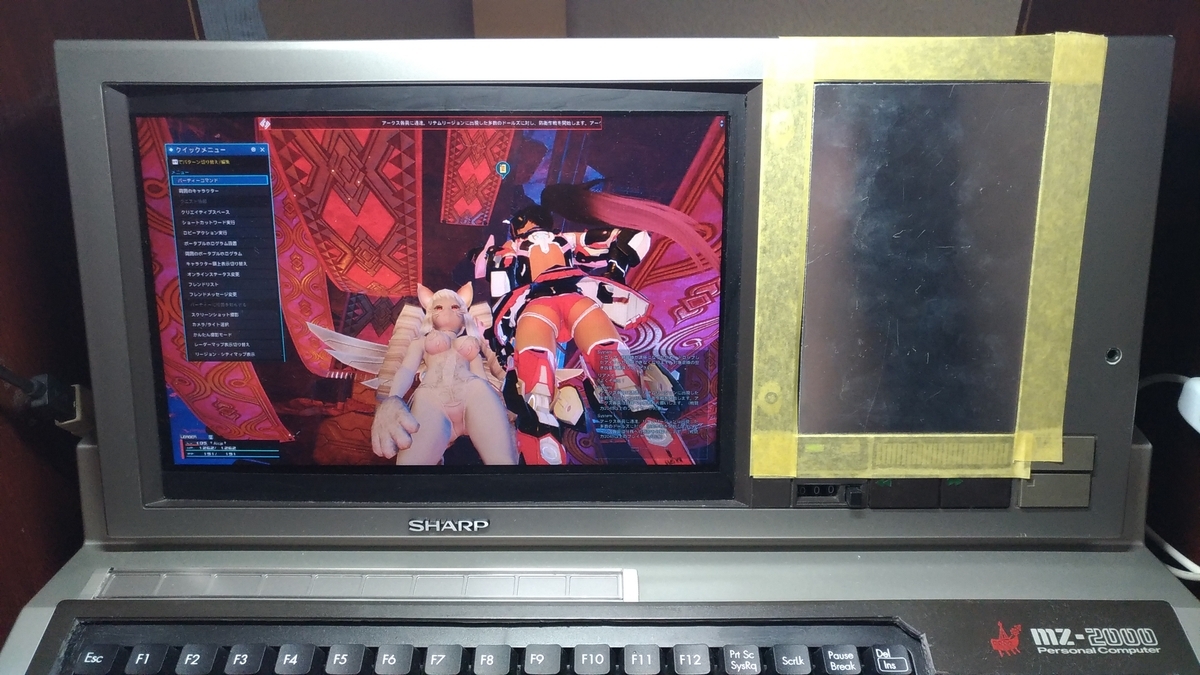

アルミ板を貼って塗装準備(写真右側)
撤去した後の開口部はメクラ板を貼って「それなり」にごまかそうと思います(笑)。
しまったマウスが動いて超ローアングルに・・・
再配置後の仮組
大型グラボも載るようになった(載せないけど)
グラボが筐体と平面配置が可能になった本機は、長さ300mm以上の製品も設置可能になっています。
ですが本機の電源が200Wと貧相(笑)なため実際にはカードサイズが大きくても消費電力の小さい製品(75W程度)なら設置して動作できます。
今回入手予定のマザーボード（更新）
現在使用しているParit製NE51650006G1-1170F (GeForce GTX 1650 StormX 4GB)固有の問題でWindows10 Home 1709で画像の乱れが発生するようです。
現在の中華製マザーMicro-ATX Q370とAsRock H87M-ITX上で同様の現象が発生したため件の製品の不具合(癖？)と断定しました。
Windows10の初期バーションを使用したい私としてはGTX1650の問題は致命的です。
そこで全体の性能を落としてでもWindows10の初期バージョンを動作させるべくCPU、マザーボード、グラボを交換する予定です。
採用予定の製品
- CPU:Core i7-6700 4コア 65W
- マザーボード：チップセットにH110を搭載したITXマザーボード
- メモリ：DDR4-2133 16GB(現在のものを流用)
- グラボ：GeForce GTX1050Ti(2016年製)
- 起動ストレージ：SATA SSD 1TB
- OS：Windows10 Home 1511 又は 1607 64Bit
上記パーツで再構築したいと考えています。
もちろんGTX1050TiならばWindows10 Home 1511上で動作するようです。
我が家では古いWindows10であればあるほど「テレメトリ対策」や「不要な付属ソフトの削除」などが出来て「都合が良い」です。
また外観や動作もかなりWindows7寄りに改変できるので私としては嬉しい限りです。
