初志貫徹(？)3.5インチHDDのみ搭載可能に
先回2.5インチSSDを2基内臓可能にしましたが、検証の結果3.5インチHDDが22基搭載可能になったので改めて3.5インチHDDのみの構成に変更しています。
一番右側にもう一列HDDが搭載可能に
ギリ搭載できた
天井からぶら下げ固定で搭載するHDDの数が1列11基の合計22基載るようにしました。
22基のHDDはSATAカードから20基、マザーボードのSATAポートから2基接続されます。
当初配線の引き回しや電源とHDDの接触などを考慮して片側10基で構成していましたが、改めて配置を再確認したら「もう1基いけそう」な感じがしたので思い切って追加加工を施して無事HDDが搭載できました。

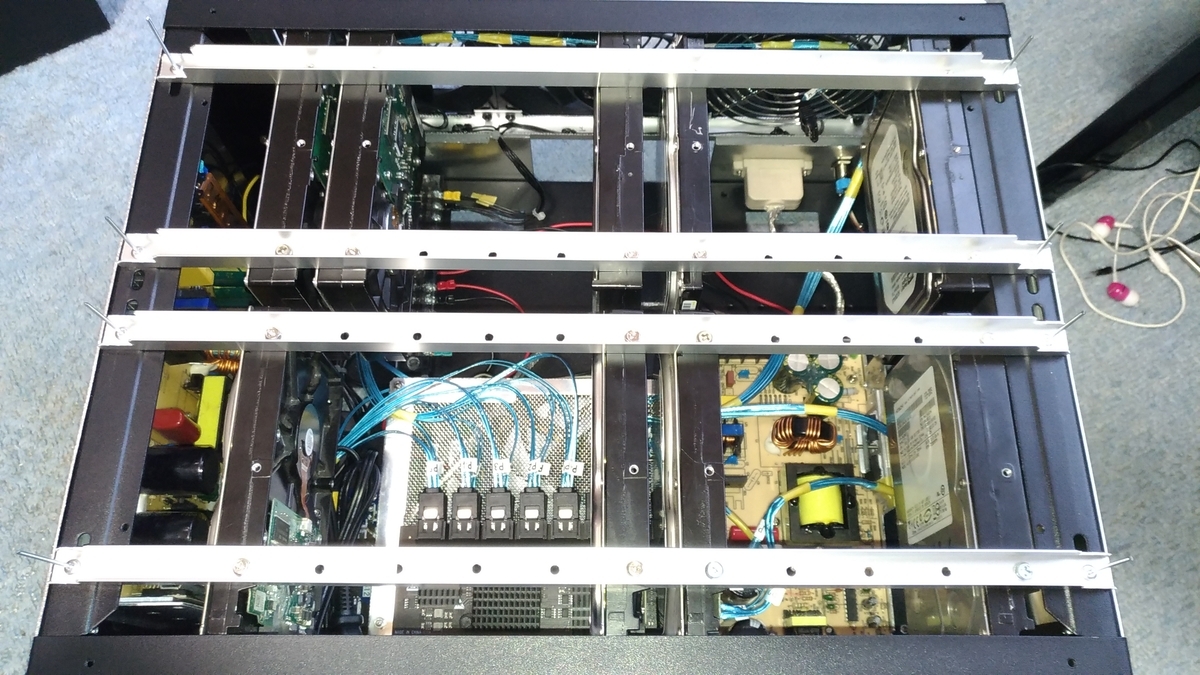

信号線も配線済み

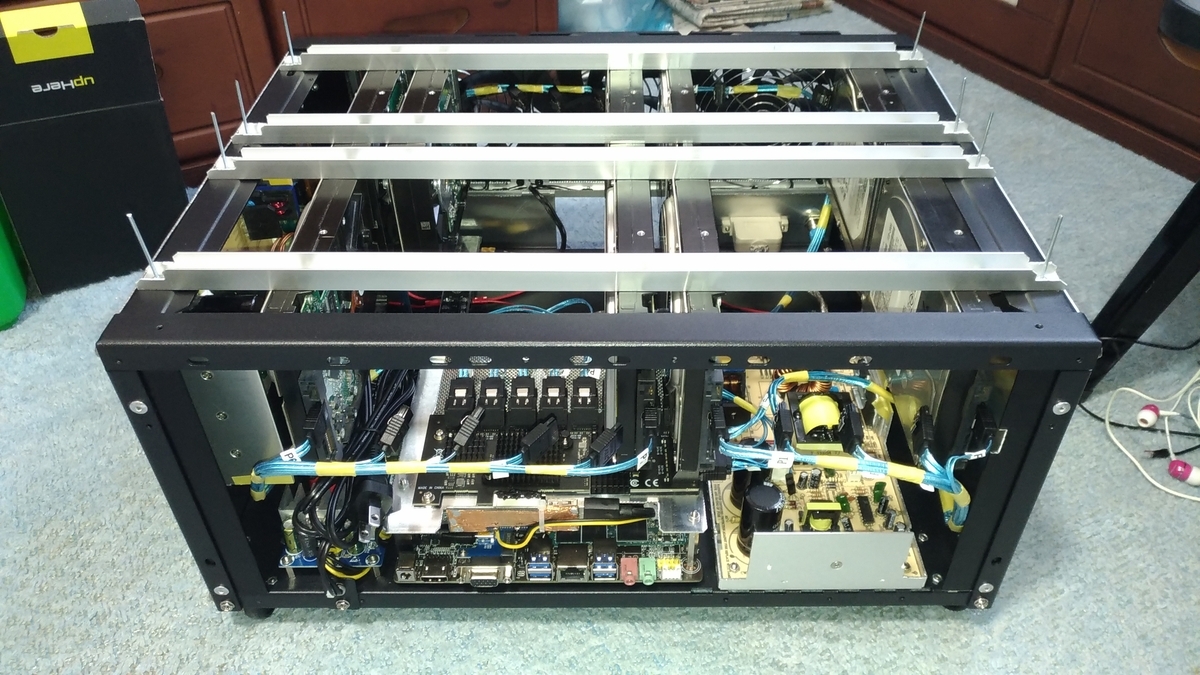

SATAケーブルを接続
ついでなので22基分のSATAケーブルを接続可能状態に整線して配置しています。
使用したSATAケーブルはラックマウントサーバーなどで使われる極細の製品を使用しています。
このケーブルは単芯銅線を使用しており整線時にクセが付け易い反面、過度な折り曲げの繰り返しで簡単に断線する欠点があります。
なのでケーブルは直角には曲げず必ず1センチ程度のR(円を書くように緩やかに方向を変える)を付けて配線します。
SATA配線
無理な折り曲げは厳禁
SATAインターフェースカード周辺のケーブルはカッチリとは整線せず「ゆったり」とした配線を行っています。
SATAカードのコネクタ周辺までカッチリ整線すると少しの振動でもコネクタがズレを起こし斜め刺しや接触不良を起こしやすいためコネクタに過度な力が掛からないよう遊びを多く取っています。

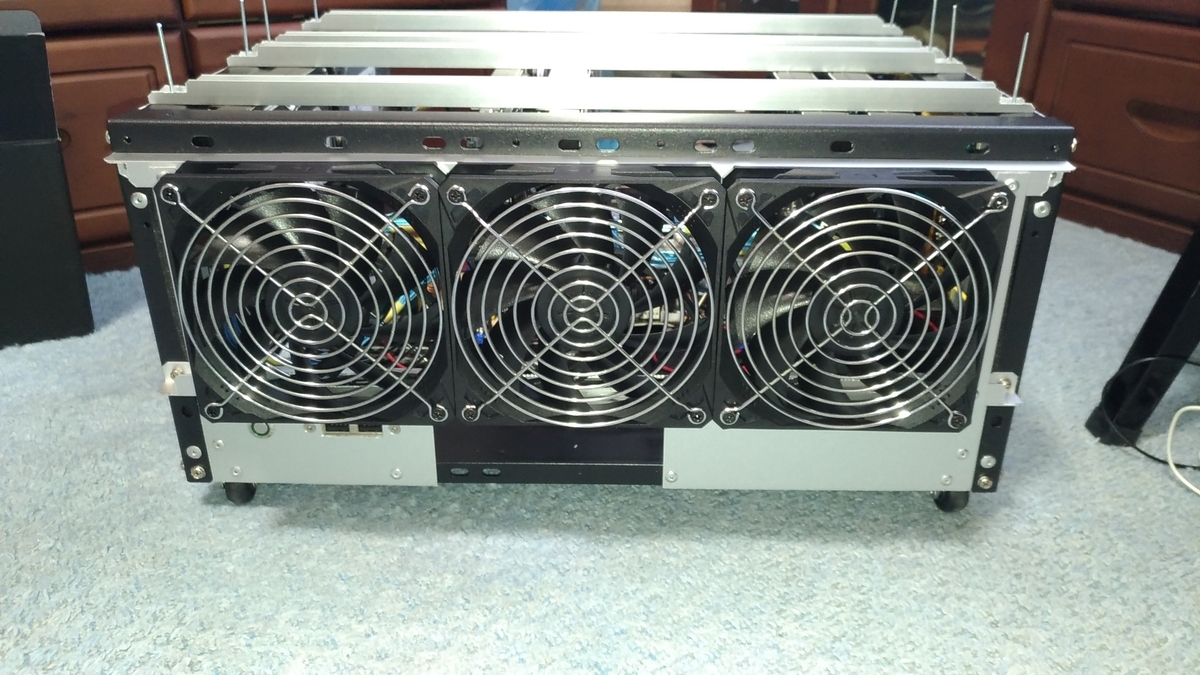

フロントFAN周辺
風抜け対策を実施
写真じゃ全然分からんけどな(笑)
斜めから見ると判る

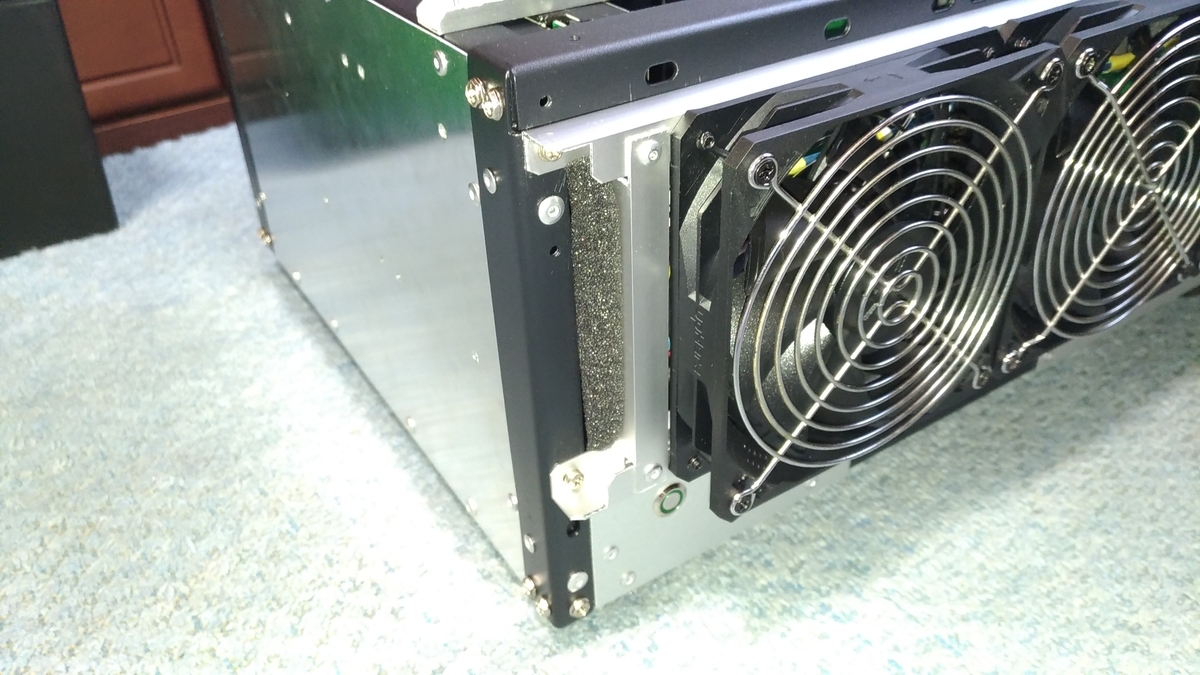

穴を埋めた
FANの横に縦に補強を1本追加して隙間を小さくして、ウレタンスポンジテープで隙間を埋めています。
微妙にデカイ穴が空いてたから気になって・・・(笑)。
おかしいなオープンフレームな筐体のはずだけど気付けばガチで四方埋めてる感じ(笑)。
部材不足でここまで
とりあえず今月加工できるのはここまでのようです。
残りは今月末に不足部材を発注して空いている天井とバックパネル(排気口)を作って、各HDDへの電源配線を完成させたいと思います。
予算に余裕があればHDDも購入したいです。
