完成した板金に主要部品を組み付けていく。

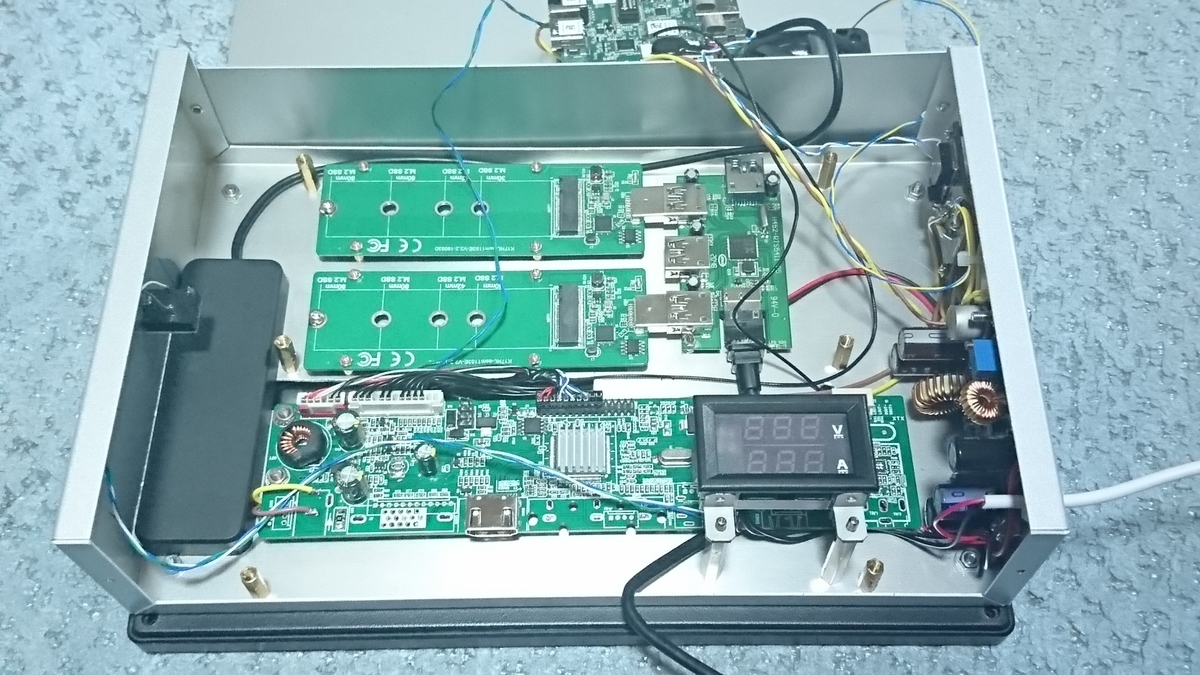

下層部部品組み付け
主にUSB3.0接続のM.2 NGFF 変換基板やSSD、液晶制御基板を取り付け。
裏蓋
排気FANと吸気口。吸気口にはパンチング板をはめ込み接着。白いテープは接着剤に埃が付かないようにマスクしている。

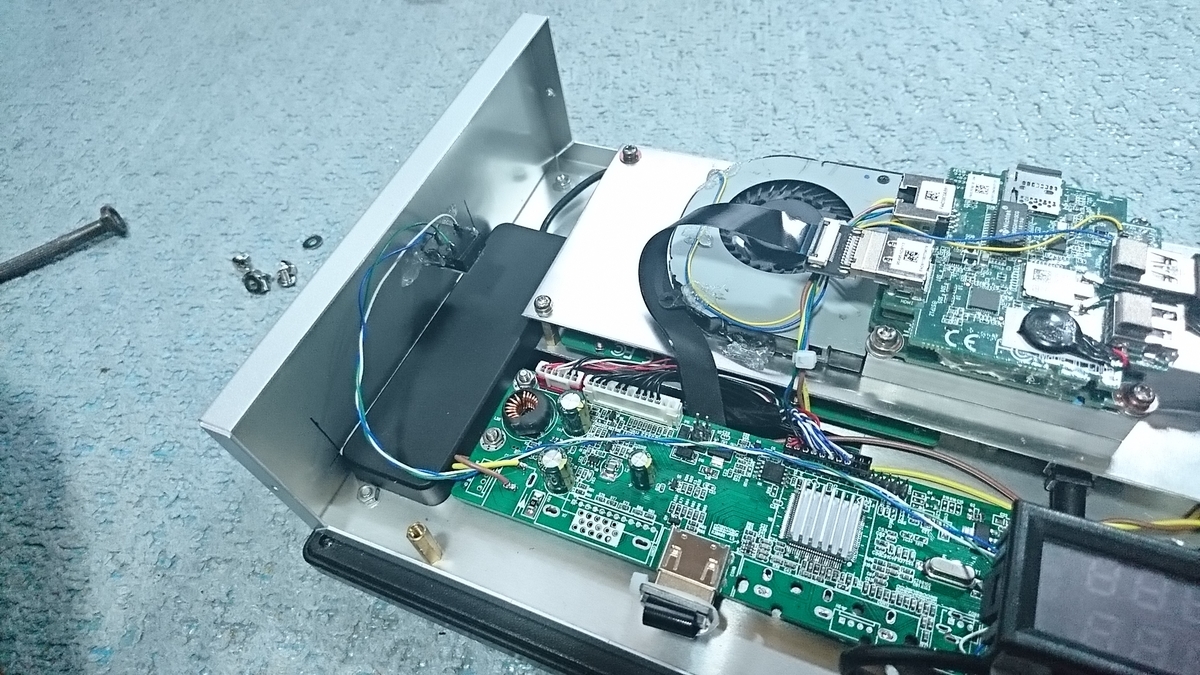

上層部(PC部)組み付け
上層部には内蔵PCを取り付け。この部分のアルミ板を含むPC本体を交換することでPCを交換できるようにした。
マザーボードにLIVA Q2を使用した初代SLPCでこの時にはまだ通電確認用の電流電圧計が付いていた。

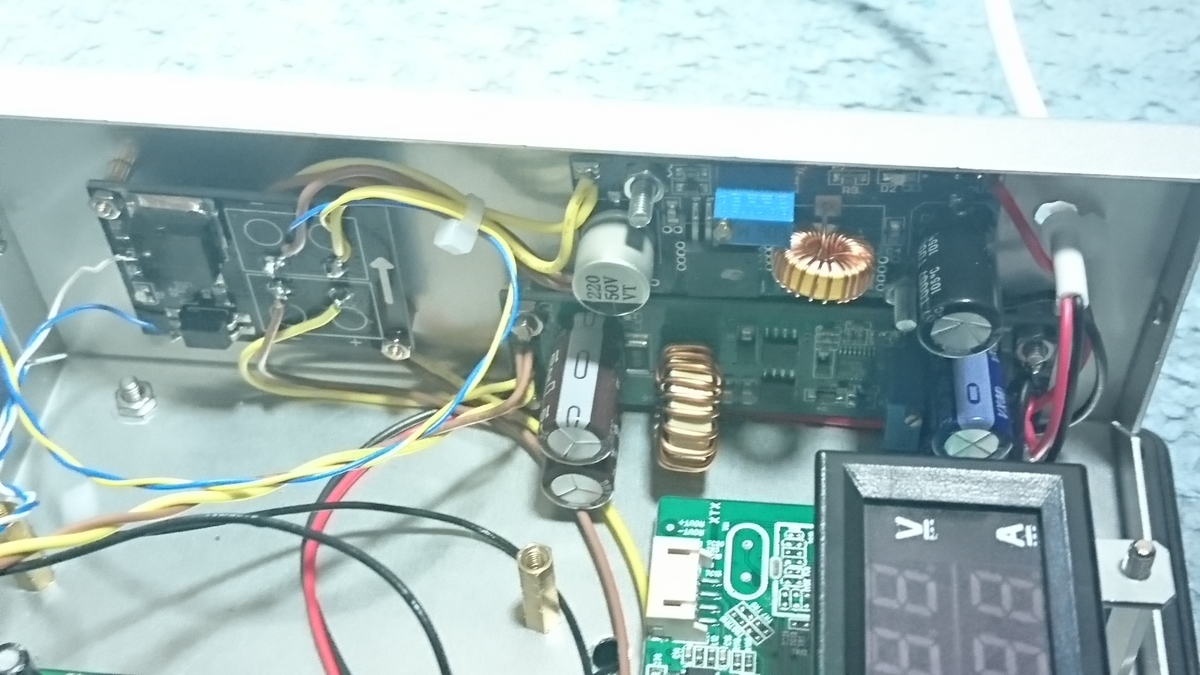

電源部
電源は19Vを入力し12Vと5Vを作っている。
USB HUB
黒い細長い部分がUSB2.0 HUB。バスパワー接続なのでポータブルHDDなどは駆動できない。
用途としては無線キーボードやマウス、ゲームパッドの接続に使用する。
