SLPC 板金

本機筐体部分となるアルミケース「タカチ電機工業 MB型アルミケース MB16-6-25」を加工する。

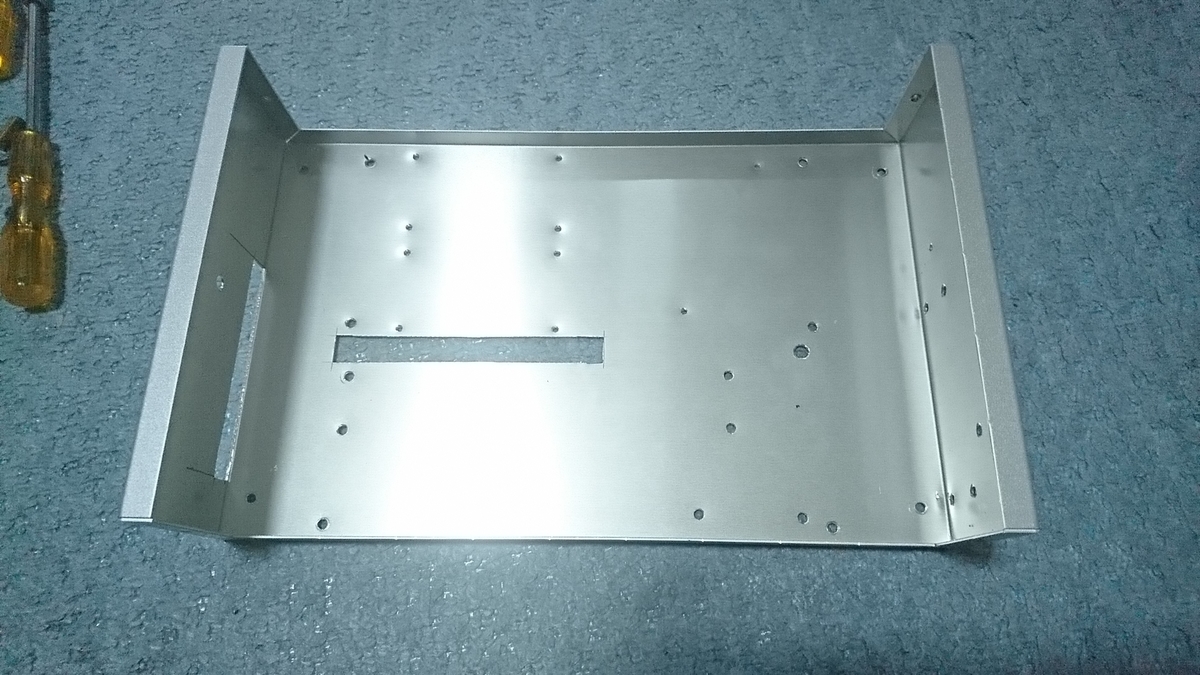

筐体部品取り付け側

　筐体部品側。こちら側に主要な部品を取り付ける。

穴あけは3㎜と2mmのドリルで穴あけ。大口の開口部は下穴を開けた後ハンドニブラーにて開口している。

筐体裏側蓋部

　筐体裏側。こちらには排気用50mmFANの開口と吸気用の角穴を切り抜いている。

とにかくFANの円形に切り抜く作業には時間がかかった。
